氣動對夾式蝶閥

詳情介紹

產品說明

氣動對夾式蝶閥

一、氣動蝶閥產品概述

對夾式氣動蝶閥,90°回轉開關輕松,密封可靠,使用壽命長,被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中,作為調節和截止使用。

二、氣動蝶閥特點

1、本閥采用雙偏心結構,具有越關越緊的密封功能,密封性能可靠。

2、密封副材料選用不銹鋼和丁腈耐油橡膠配對,使用壽命長。

3、橡膠密封圈即可位于閥體上,也可以位于蝶板上,可適用不同特點的介質,供用戶選擇。

4、蝶板采用框架結構,強度高,過流面積大,流阻小。

5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。

6、本閥具有雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安裝。

7、本閥結構獨特,操作靈活,省力,方便。

三、氣動蝶閥主要技術參數

公稱通經DN(mm)50~200050~1600
公稱藥理PN(MPa)0.61.01.6
密封試驗(MPa)0.661.11.76
強度試驗(MPa)0.91.52.4
適用溫度丁腈橡膠:-40℃~90℃氟橡膠:-20℃~200℃
適用介質水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率符合GB/T13927-92標準
驅動方式蝸輪傳動、電動、氣動、液動


四、氣動蝶閥主要零部件材料

零件名稱材料
閥體WCB、QT450-10、HT200、HT250
蝶板WCB、QT450-10、HT200、HT250
閥軸2Cr13
密封圈丁腈耐油橡膠
填料柔性石墨

五、氣動蝶閥執行標準

制造標準GB/T 122387-89
法蘭標準GB9113-2000、GB17241.6-1998
結構長度標準GB12221-89
檢驗標準GB/T 13927-92

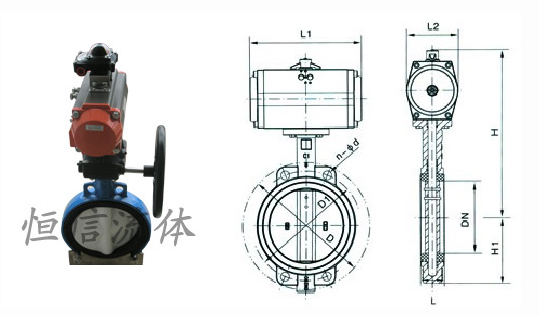

六、氣動蝶閥主要外形連接尺寸 單位:mm

DNLHHOAB0.6MPa1.0MPa1.6MPa
DOn-dDOn-dDOn-d





504363315180651104-141254-181254-18
654670330180651304-141454-181454-18
804683390245721504-181608-181608-18
10052105431240721704-181808-181808-18
12556115455240722008-182108-182108-18
15056137626350932258-182408-222408-22
20060164720350932808-182958-222958-22
2506820680055035033512-1835012-2235512-26
3007823086060035039512-2240012-2241012-26
3507824888360035044512-2246016-2247016-26
40010228997260035049516-2251516-2652516-30
450114320104375035055016-2256520-2658520-30
500127343109875038060020-2262020-2665020-33
600154413123675038070520-2672520-3077020-36
700165478143175038081024-2684024-3084024-36
800190525148875038092024-3095024-3395024-39
90020362016151250380102024-30105028-33105038-39
100021672517651500580112028-30116028-36117028-42
120025478019761500580134032-33138032-39139032-48
